TAV TP 30/30/45 HP all metal

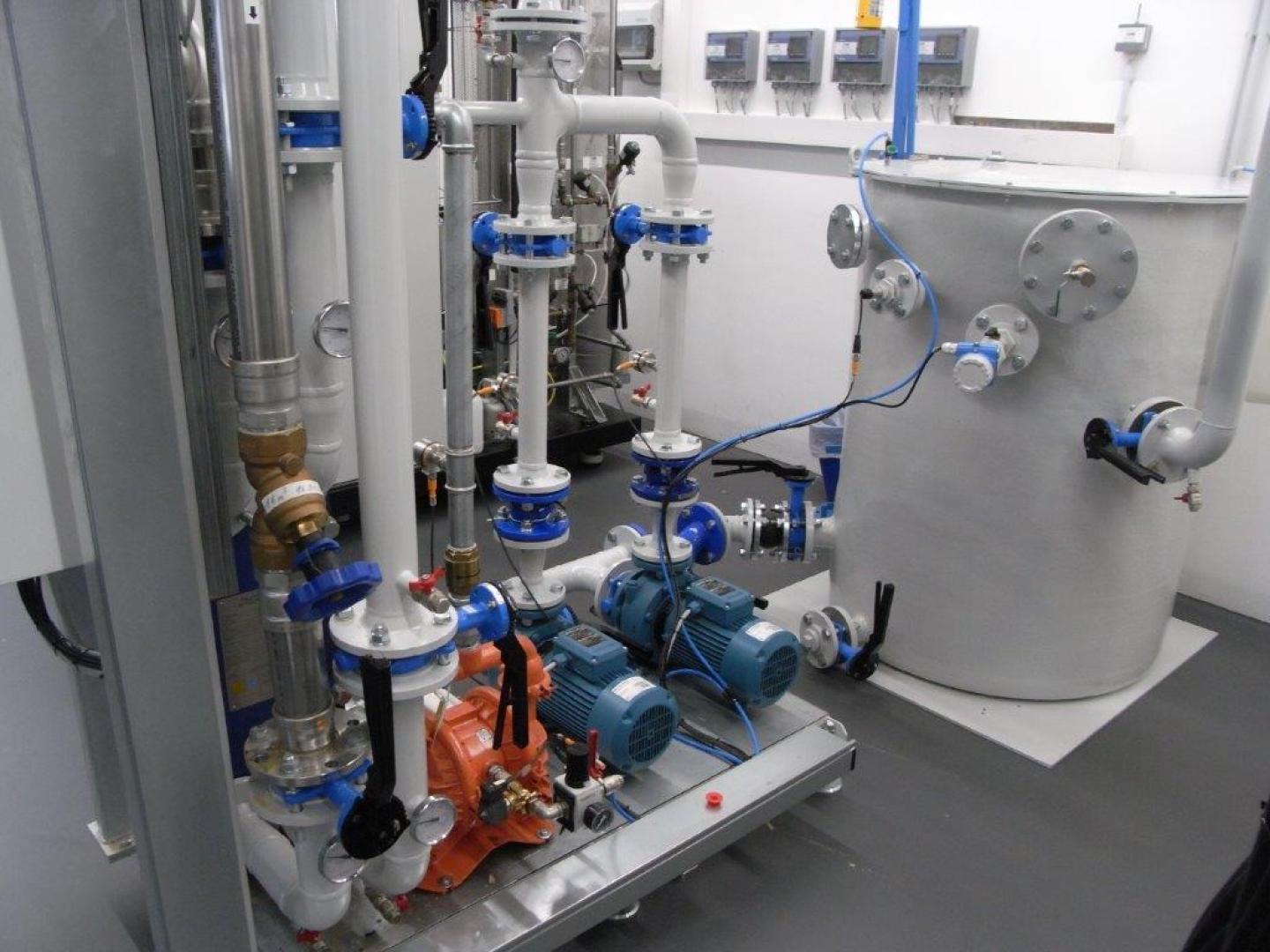

mit separatem Wasserrückkühlsystem
Nutzmasse: Breite 300 mm Höhe 300 mm Tiefe 450 mm Volumen 40.5 dm?
ChargengewichtI max. 100 kg
Temperaturen Nenntemperatur 1320 °C
Arbeitstemperatur 1270 °CTemperaturgleichmäßigkeit bei Erwärmung im Vakuum (T > 700 °C) +/- 5 °C
Vakuumwerte: Max Vakuum IE-3 mbar (range)
Arbeitsvakuum IE-1 mbar, lE-2 mbar (Bereich)
Partialdruck (Ar, N2) (dynamisch und/oder statisch) 10 - 500 mbar
Leckrate < 5E?3 mbar l s-1
Gas: Kühlgas N2 Max. Druck l0.0 bar
Gasverbrauch pro Kühlzykius (bei max Kühlzyklus)ca. 1O Nm³
Abschreckgas Reinheit 99.999 %
Leistungswerte
Heizleistung 60 kW
Stromaufnahme der Pumpengruppe ca. 4 kW
Anschlussleistung 70 kVA Spannung 400 V, 50 Hz
Max. zulässige Spannungsschwankungen des Netzes +/- 5 %
Kühlwasserdruck am Vorlauf (min. ? max.) 2.5 - 3.0 bar Kühlwasserdruck am Rücklauf (min. - max.) 0 - 0.5 bar
Erforderliche Kühlwassermenge zur Kühlung der Anlage ..................................... 200 I min-|
Zusätzlich erforderliche Kühlwassermenge während Schnellkühlung ............... 250 l min-I
Max. zulässige Kühlwassertemperatur am Vorlauf 30 °C Max. zulässige Wasserhärte ISO ppm CaCO3
Leistungsdaten (bei leerer Kammer)
Abpumpzeit von Atmosphärendruck bis IE-l mbar Bereich < 15 min
Heizzeit von Raumtemperatur bis 1200 °C < 50 min
Kühlzeit von 1200 °C auf 200 °C < 15 min
Anlagengewicht Gesamtgewicht der Anlage ca. 4 t

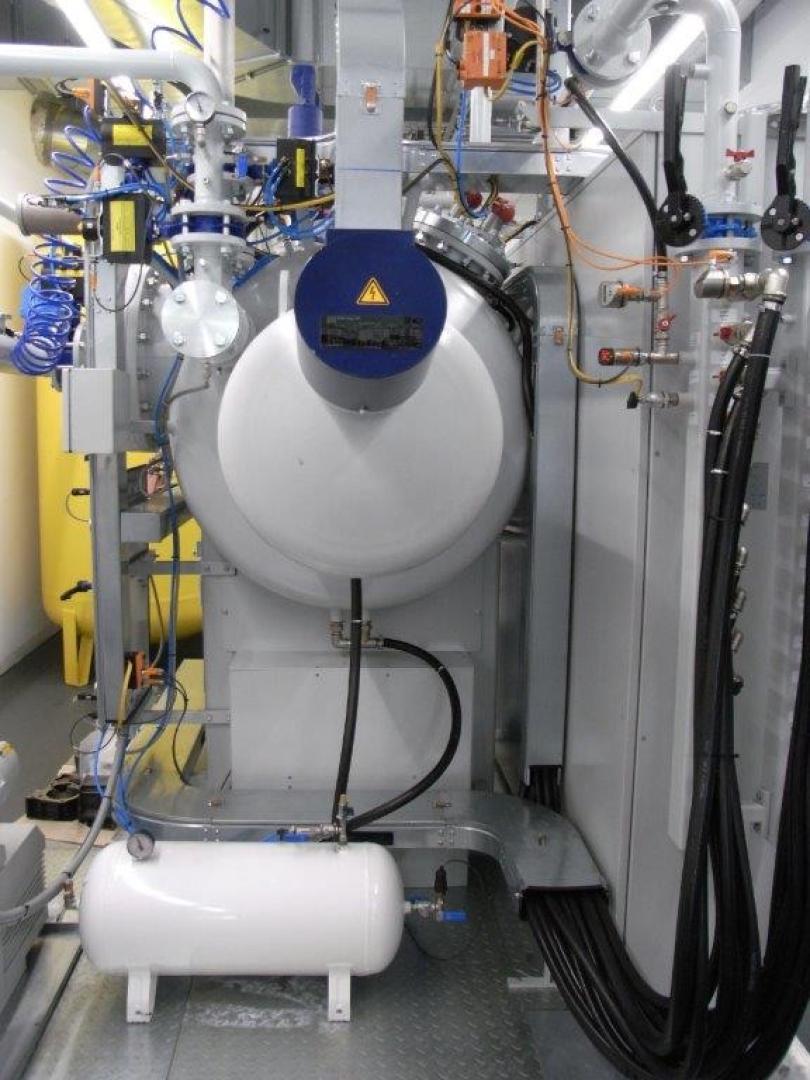

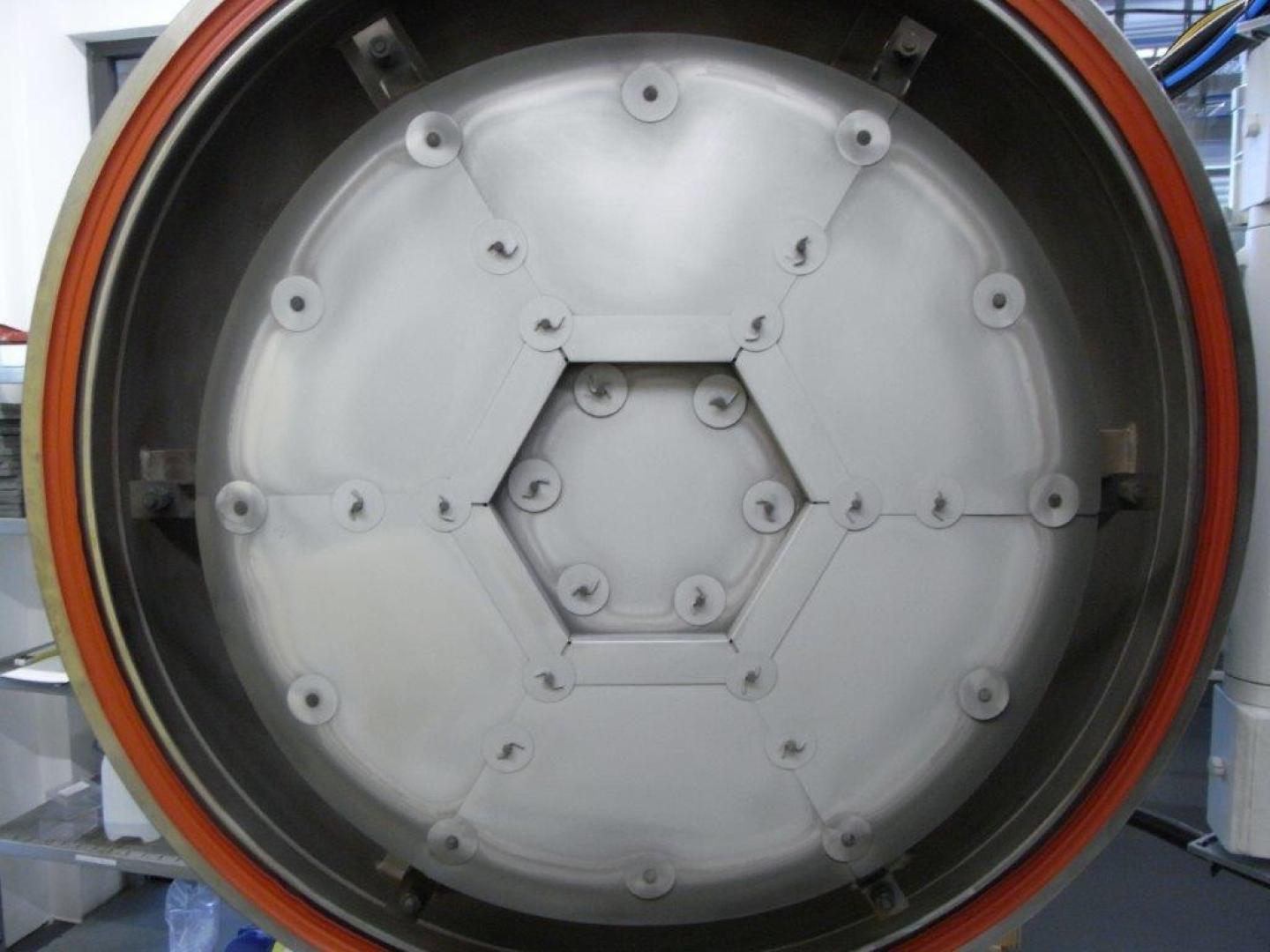

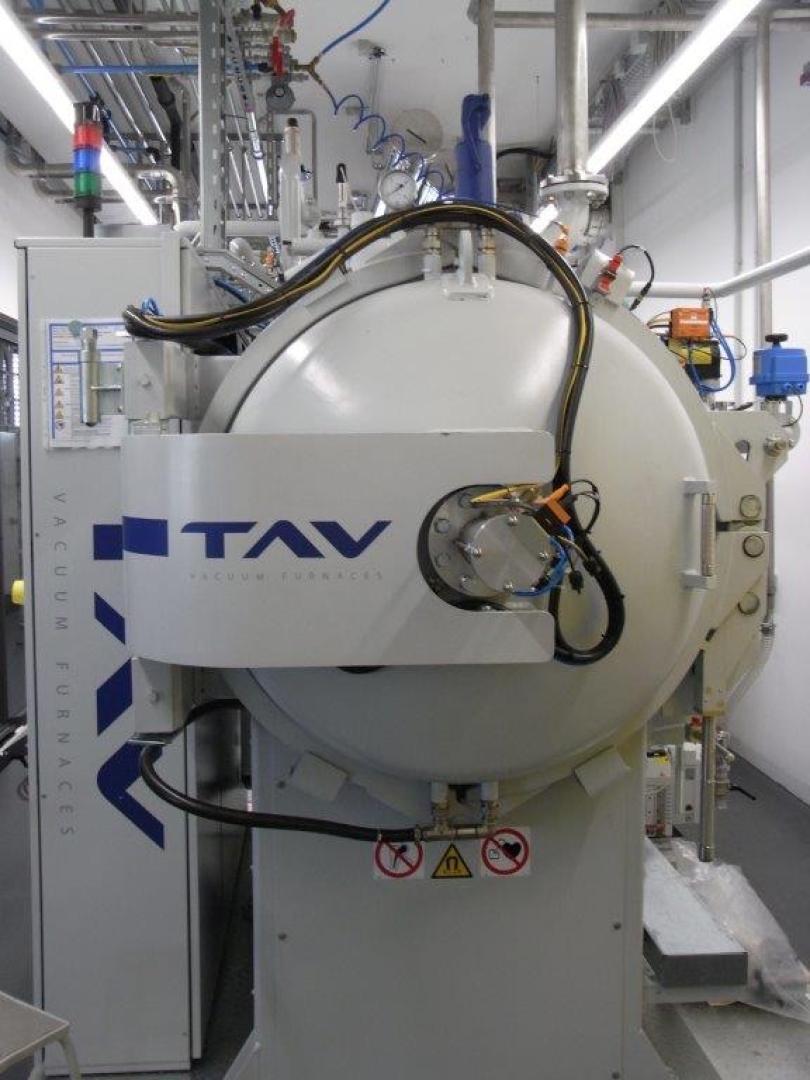

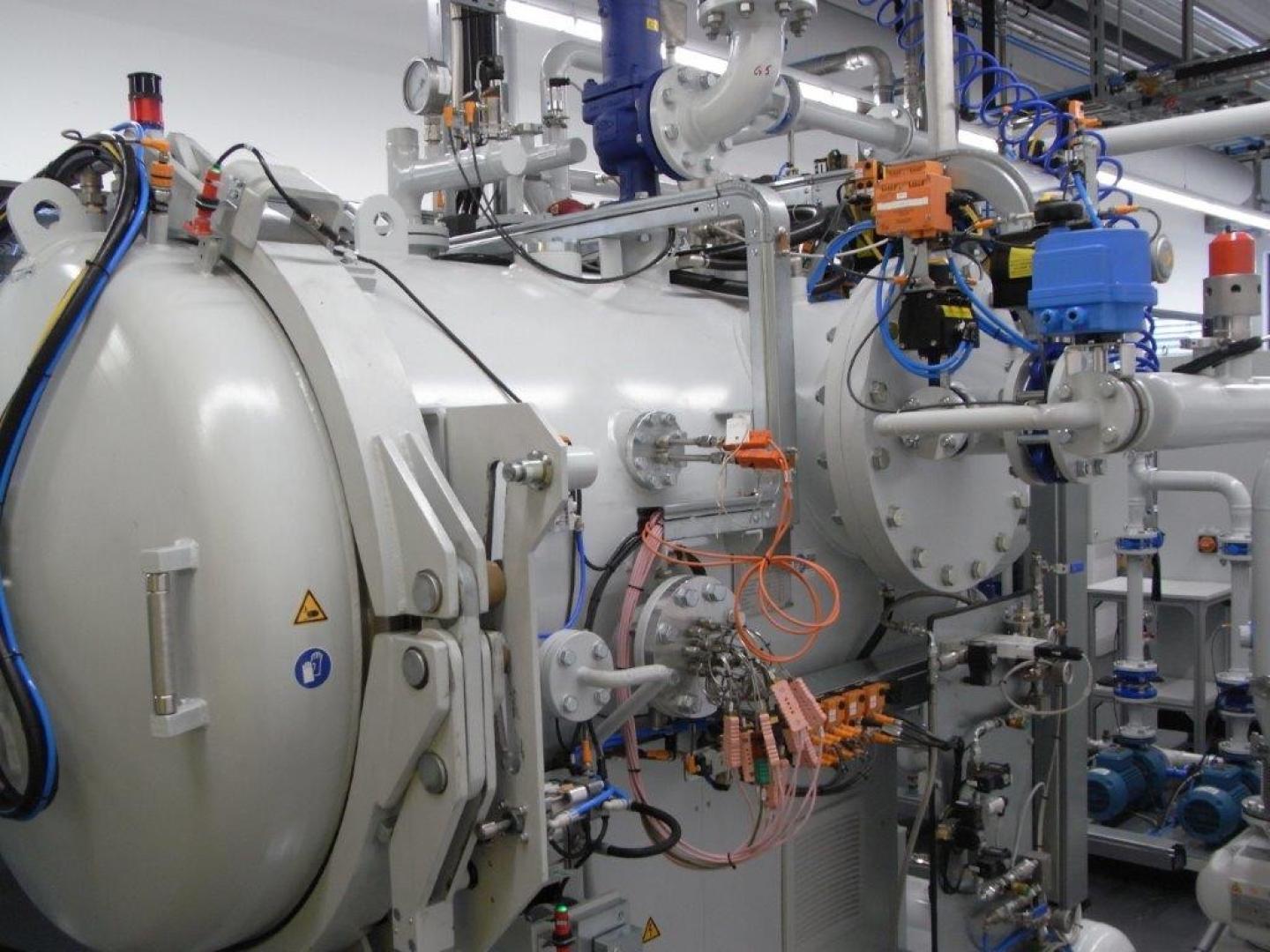

anbei Bilder
